FR 480 – 920

Kontakt Bc. Kolomazník

420725712862

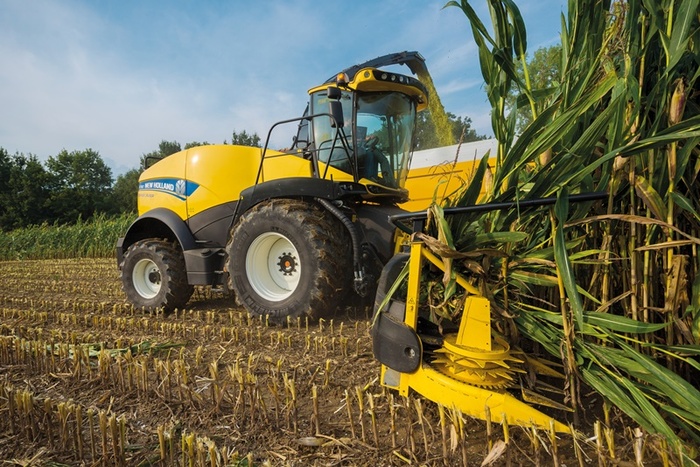

FR 480 – 920

476 – 911 koní
Sklízecí řezačky jsou k dispozici v 5ti modelech s nepřeberným množstvím sběracích ústrojí od klasických pick-upů na senáž po lišty pro přímou sklizeň GPS plodin přes kukuřičné adaptéry až po sklizeň rychle rostoucích dřevin.

New Holland je dlouholetý výrobce sklízecích řezaček a sleduje nejmodernější trendy v oblasti výroby senáží a siláží jak pro živočišnou výrobu tak pro energetické využití. Důkazem je široká nabídka různých typů bubnů a mačkacích válců (crop procesorů). I ve sklízecích řezačkách je New Holland č. 1 v automatizaci funkcí stroje. Systém IntelliFill automatizuje plnění návěsů, automaticky umíme nastavovat délku řezanky podle vlhkosti plodiny, automaticky dávkovat konzervant i automaticky řídit pojezdovou rychlost v závislosti na množství hmoty.

FR & kvalita řezání

Čistý řez u všech plodin

Rozprostření materiálu v šířce přes 860 mm
Snížení tloušťky vrstvy řezané hmoty
- Vysoká výkonnost vkládání
Méně nadměrně dlouhých kousků řezanky

Snadné a jednoduché nastavení délky řezanky

Systém HydroLOC™ umožňuje přizpůsobení všem podmínkám sklizně

Vynikající kvalita řezanky

Dvojitý pohon umožňuje nezávislé nastavení rychlosti sklízecího adaptéru a podávacích válců
Plodiny je možné sklízet za všech podmínek

Zajištění čistého řezu

Široké vkládání a řezání umožňuje čistější řezání bez nadměrných kousků řezanky
Buben je širší než vkládání
- Neustále je zajištěn rychlý tok materiálu
Čím je rotor širší, tím je slabší vrstva materiálu
Otáčky bubnu: 1132 ot/min.
- Prostřednictvím DIA sady je možné namontovat a řemenici s vyššími otáčkami (13000 ot(min.)
- Ideální pro krátkou řezanku

Stabilní provoz

Žádné špičkové zatížení z důvodu velké hmotnosti (větší setrvačnost) (780 kg = buben s 2x20)

Kvalitního řezu je možné docílit pouze správným nastavením protiostří při broušení nožů

Všechny operace je možné provádět z kabiny na monitoru IntelliViewTM IV

Jednoduchý provoz

Dva aktuátory nastavují vzdálenost mezi protiostřím a noži
Protiostří je připevněné v držáku
Se dvěma senzory hlučnosti (klepací senzory) se monitoruje vzdálenost protiostří
Adjust-O-MaticTM vykonává všechny kroky potřebné pro nastavení samotného protiostří

Velká přesnost pro nejlepší kvalitu řezanky

Velmi přesné nastavení 1/10 mm
Čistý řez a menší spotřeba paliva
Nižší náklady na palivo

Broušení a nastavení protiostří může být také provedeno v opačném směru otáčení, pokud to tak obsluha požaduje

Konfigurace Crop procesoru	Nastavení mezery mezi válci	Průměr válců (mm)	FR 480	FR 550	FR 650	FR 780	FR 920
99 zubů – 10% rozdíl otáček	Manuálně	200	x	[empty]	[empty]	[empty]	[empty]
99 zubů – 22% rozdíl otáček	Z kabiny	250	x	x	x	x	[empty]
126 zubů – 22% rozdíl otáček	Z kabiny	250	x	x	x	x	[empty]
99/126 zubů – 30% rozdíl otáček	Z kabiny	250	x	x	x	x	[empty]
126 zubů – 30% rozdíl otáček	Z kabiny	250	x	x	x	x	[empty]
166 zubů – 50% rozdíl otáček	Z kabiny	250	x	x	x	x	[empty]
DuraCracker™ 100/130 zubů – 30(40) % rozdíl otáček	Z kabiny	250	x	x	x	x	x
DuraCracker™ 110/138 zubů – 30(40) % rozdíl otáček DuraShredder™	Z kabiny	250	x	x	x	x	x
Žádný drtič	x	x	x	x	x	x	x

Sklízecí řezačky New Holland FR pracují na úrovni velkého toku materiálu

Pro zajištění úrovně velkého toku materiálu s vysokou kvalitou siláže je systém New Holland DuraCrackerTM tou správnou volbou

Hlavní přednosti drtiče DuraCrackerTM

Robustní rám (HD provedení)
- Zesílený rám se skčními profily
- Zlepšené uložení
Robustní pojezdové ústrojí (HD provedení)
- Větší průměr řemenice
- Řemen 7V (8V pro model FR 920)
- Optimalizovaný systém napínání
- Větší hřídele a ložiska
Robustní provedení nastavení vůle válců drtiče (HD provedení)
- Systém dvou pístnic
- Systém dvou pružin
Robustní provedení mechanického zvedacího zařízení (HD provedení)
- Silnější rám a zvedací zařízení
- Plynulejší pohyb při vysouvání a zasouvání drtiče

Snadný přístup pro doplnění aditiv (konzervantů)

Velký samostatný zásobník aditiv
K dispozici jako výrobcem montovaný doplněk nebo samostatná sada
Objem 400 l
Kalibrovaný senzor zaplnění nádrže

Automatická regulace průtoku

Senzor průtoku s uzavřenou regulační smyčkou

Systém může pracovat v závislosti na rozdílných parametrech

Zadaná hodnota průtoku: l/h
Plocha: l/ha
Hmotnost vlhkého materiálu: l/t
Hmotnost suchého materiálu: l/t

Je možné použít tři různé typy trysek

3 různé hodnoty průtoků jsou k dispozici
- 30 – 107 l/h
- 150 l/h
- 200 l/h
Hodnotu průtoku je možné sledovat z kabiny

Lepší zhutnění siláže

Díky automatické změně délky řezanky podle stupně vlhkosti sklízené plodiny se zlepší konzervace siláže
- Délka řezanky se zmenšuje při suché plodině
- Délka řezanky se zvětšuje při mokré plodině

Podmínky pro použití systému ActiveLOC™

Senzor výnosu
Senzor vlhkosti
- Typ odporového senzoru
Kód pro odblokování systému ActiveLOC™
- Software je třeba odblokovat pomocí zakoupeného kódu

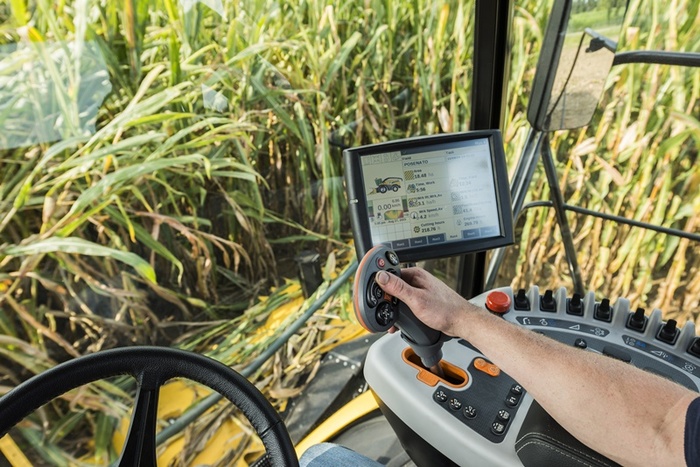

Monitor IntelliView™ IV

FR & řezanka

HydroLOC™ – vždy správná délka řezanky
Hydrostatický pohon vkládacích válců

V závislosti na řezaném materiálu se systém LOC neustále přizpůsobuje
Délka řezanky může být snadno nastavena pomocí přepínače, který je umístěný v kabině
Dva rozsahy otáček (L a H)

Snadné monitorování

Systém LOC je nepřetržitě zobrazován na monitoru
Rychlost sklízecího adaptéru je nezávislá na rychlosti podávacích válců
- Při změně otáček vkládacích válců (LOC) se zároveň změní otáčky adaptéru
- Hřídel spojuje pohon vkládacích válců s pohonem adaptéru

Perfektní výkon vkládacího systému

Hydrostatický motor a čerpadlo s objemem 100 ccm
Vkládání bez jakéhokoliv omezení

FR & hospodárnost

MetaLOC™ – Vysoká úroveň bezpečnosti kompletního pohonu
Maximální bezpečnost se systémem MetaLOC™

Pokud se mezi vkládací válce dostane kovový předmět, tak dojde k jejich okamžitému zastavení
6 elektromagnetických ventilů je umístěných v detekčním válci a kontroluje tok vniknutí cizího předmětu
Vkládání může být pohodlně reverzováno z kabiny

Snížení nákladů na údržbu a zvýšení životnosti

Drážkování má tloušťku 8 mm a je jemnější, což umožňuje lepší vkládání

Rychlé zastavení a snadná lokalizace kovového předmětu

300 milisekund od detekce cizího předmětu do
zablokování vkládacích válců
Monitor IntelliView™ IV umožňuje rychlou a přesnou indikaci kovového předmětu (polohu i velikost)
Mimo stroj je obsluha traktoru upozorněna pomocí
směrových světel

Maximální bezpečnost všech komponentů vkládacího zařízení a řezacího bubnu
Během manipuace s pící po pozemku se do řádku často dostanou kameny
Systém RockAlertTM detekuje kameny v řádku sbírané hmoty a zastaví vkládací válce

Potenciometr sleduje rozevření předního vkládacího válce
Pokud je zaznamenané okamžité zrychlení, tak dojde k zastavení vkládacích válců
Potenciometr je umístěný vně
Citlivost může být nastavena na monitoru

Bezpečnost je vždy zajištěna

Pokud je systém RockAlertTM deaktivovaný, tak se obsluze zobrazuje na monitoru hlášení o detekovaném kameni

Podélně uložený motor

Výhoda při plnění zezadu a připojení k přívěsu
Lepší vyvážení hmotnosti
Snižuje velikost balastní zátěže, potřebné při použití velkých sklízecích adaptérů
Nerušený výhled dozadu
Lepší podmínky pro chlazení

Snadná údržba převodovky

Všechny díly převodovky jsou soustředěny do jednoho místa
Přímý pohon pomocí jednoho hnacího řemenu
- 7HB: FR480, 550,
- 9HB: FR650, 780 a 920

Vyšší kvalita řezání z důvodu zpětného broušení

Můžete vybírat ze tří režimů chodu motoru

Vždy optimální výkon motoru podle druhu sklízené plodiny a podmínek na poli

Tři režimy

ECO off
- Otáčky motoru zůstávají stále na hodnotě 2050 ot/min
ECO high
- Při zahájení sklizně se otáčky motoru nastaví na 1850 ot/min
- Po několika sekundách začne motor zpomalovat na 1750 ot/min
- Na souvrati se rychlost motoru sníží na 1700 ot/min
ECO low
- Při zahájení sklizně se otáčky motoru nastaví na 2050 ot/min
- Po několika sekundách začne motor zpomalovat na 1950 ot/min
- Na souvrati se rychlost motoru sníží na 1700 ot/min

Testy s FR 550 ukázaly, že při snížení otáček motoru z 1950 na 1750 ot/min je možné snížit spotřebu paliva o 10 %

FR & výkonnost

Vysoká výkonnost řezání a metání materiálu

Velký průměr bubnu 710 mm umožňuje plynulý provoz při velkém zatížení
Nože s umístěním ve tvaru V zajišťují čistý řez bez rázového špičkového zatížení
Konstrukce bubnu je kompletně svařená a uzavřená, aby se zabránilo narušení proudění vzduchu
Nejlepší výkonnost metání díky širokému prostoru pod noži

Robustní pojezdové ústrojí zajišťuje přenos velkých sil přes převodovku
Je možné dosáhnout přenosu vysokého výkonu

Síly jsou přenášeny prostřednictvím řemenů ve tvaru V
U modelů FR 480 a 550 se používá řemen 7V
U modelů FR 650, 780 a 920 se používá řemen 9V
U hlavního řemene nedochází k hromadění zbylého materiálu
- Řemen odhazuje zbytky materiálu jeho vlastní činností, protože nikde nejsou zbytečné naváděcí desky
- Nižší nároky na údržbu

Robustnější pojezdové ústrojí pro sklízecí řezačku FR 920

O 12% zvětšený průměr řemenice pro pohon bubnu, urychlovače a hlavního pohonu
O 25% vyšší přenos kroutícího momentu

FR & univerzálnost

Plodina	[merge]	Délka řezanky (mm)	Počet nožů (2x)	K dispozici je 5 uspořádání nožů na řezacím bubnu	[merge]	[merge]	[merge]	[merge]
[empty]	[merge]	[merge]	[merge]	Rotor 2x8	Rotor 2x10	Rotor 2x12	Rotor 2x16	Rotor 2x20
Tráva	[merge]	12 – 66	4 (4528 cuts/min)	x	[empty]	x	x	[empty]
Tráva	[merge]	8 – 44	6 (6792 cuts/min)	[empty]	[empty]	x	[empty]	[empty]
Tráva	Kukuřice	6 – 32	8 (9056 cuts/min)	x	[empty]	[empty]	x	[empty]
Kukuřice	[merge]	5 – 26	10 (11320 cuts/min)	[empty]	x	[empty]	[empty]	x
Kukuřice	[merge]	4 – 21	12 (13584 cuts/min)	[empty]	[empty]	x	[empty]	[empty]
Biomasa	[merge]	3 – 16.5	16 (18112 cuts/min)	[empty]	[empty]	[empty]	x	[empty]
Biomasa	[merge]	2 – 13	20 (26000 cuts/min)	Jen s řemenicí pro velkou rychlost: 1300 ot/min.	[merge]	[merge]	[merge]	x

Šetří čas a činí sklízecí řezačku univerzálnější

Během vlastního přestavění mezi trávou a kukuřicí může být řezačka jednoduše vypmuta
Během 5 minut může být drtič vysunutý mimo tok materiálu

Z trávy na kukuřici a zpět

Když je drtič vysunutý mimo tok materiálu, tak je metač spuštěn níže, aby byl hned za bubnem
Vzdálenost bude snéžena o 60%
Spuštěním metače může být snížena potřeba požadovaného výkonu o 30 kW (40 hp)
Tráva z bubnu vede přímo do metače bez jakéhokoliv zpomalení

Přímý tok materiálu z bubnu do výmetné roury

Při změně polohy metače zůstane tok materiálu stále přímý

Rychlé vyjmutí horních vkládacích válců

Méně než 15 minut práce
Horní vkládací válce mohou být uloženy ve stroji
4 šrouby, 1 elektrický konektor a 2 mazací trubičky musí být demontovány

Snadná výměna nožů

Může být jednoduše provedena na poli
Není nutné odpojovat adaptér
- Úspora času

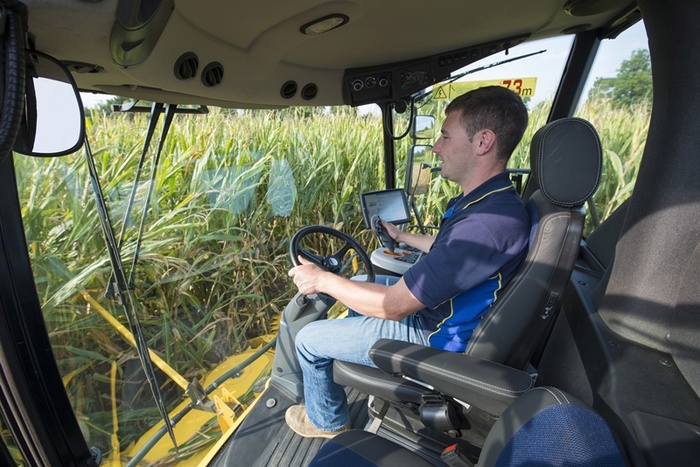

FR & ovladatelnost

Podrobné informace získáte letmým pohledem

Poskytuje řidiči aktuální informace o provozu stroje
Zobrazuje standardně spotřebu paliva

Dobře čitelný a ovladatelný displej

Široký barevný dotykový displej
3 vstupní kanály pro videokamery

Úspora času a zvýšení efektivity

Nastavování parametrů a funkcí
Ukládání nastavení
Detektor MetaLoc™ a indikace polohy kovového předmětu

Nová pravostranná konzola s designem rodiny produktů New Holland
Monitor IntelliView™ IV je namontován na novém, robustním a plně nastavitelném držáku
Ovládací panel světel

Snadné ovládání světel na jednom místě
Světla pro jízdu po silnici
- Snadná konfigurace světel

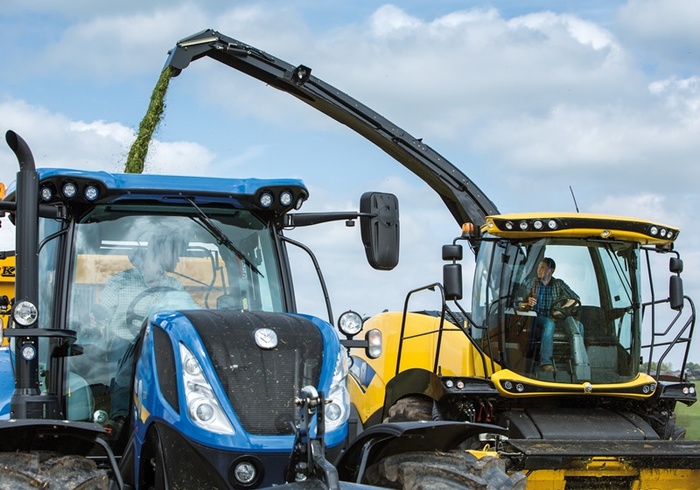

Automatické plnění přívěsu bez nutnosti ukládání nastavení pro různé přívěsy

Pro zlepšení výkonu při plnění je možné uložit do paměti tři různé výšky přívěsu

Systém funguje i v obtížných podmínkách

V noci
V prašném prostředí

Usměrňovací klapku na výmetné rouře je možné nastavit tak, byl zajištěn maximální výkon při plnění přívěsu
Stupeň naplnění přívěsu je možné nastavit, aby byly splněny předpisy týkající se přípustné hmotnosti a bylo zajištěno rovnoměrné plnění přívěsu
Všechny modely jsou připraveny pro funkci IntelliFill™
Plnění zezadu už není žádný problém
